pdf文件下載：適用范圍

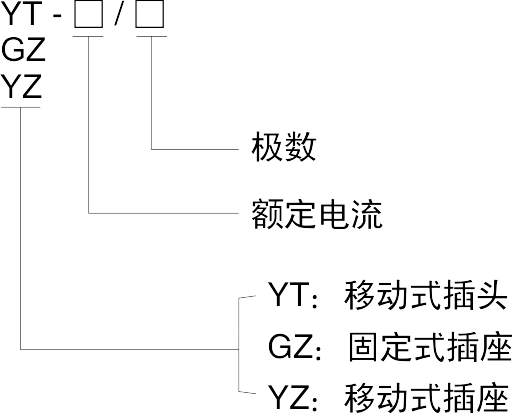

型號含義
技術參數
主要技術參數
| 額定電壓 | 250V、400V、500V | 防爆等級 | Ex nA ⅡC T4 Gc |
| 額定電流 | 15A、25A、60A、100A、150A、200A、300A | 環境溫度 | -20 ～ +60℃ |
| 耐? ? ? 壓 | AC2800V | 溫? ? ? 升 | ≤65K |
| 絕緣電阻 | ＞100MΩ 常態 | 防護等級 | IP54 |
| 接觸電阻 | ≤0.5mΩ | 機械壽命 | 500次 |
| 接觸對數目 | 3芯、4芯、5芯 | 單芯拔出力 | ≥15N |
| 執行標準 | GB3836.1、GB383.8 | 備? ? ? 注 | 插頭、插座既可以裝針也可以裝孔 |
產品選型 （注：以下選型表格中的產品為插頭和插座一套的選型規格）
| 型號規格 | 額定電壓/電流 | 極數 | 備注 |
| YT-GZ-3/15 | 15A/250V | 1P+N+PE | 15A 固定式單相三極插頭插座 |
| YT-GZ-4/15 | 15A/400V/500V | 3P+N | 15A 固定式三相四極插頭插座 |
| YT-GZ-5/15 | 15A/400V/500V | 3P+N+PE | 15A 固定式三相五極插頭插座 |
| YT-GZ-3/25 | 25A/250V | 1P+N+PE | 25A 固定式單相三極插頭插座 |
| YT-GZ-4/25 | 25A/400V/500V | 3P+N | 25A 固定式三相四極插頭插座 |
| YT-GZ-5/25 | 25A/400V/500V | 3P+N+PE | 25A 固定式三相五極插頭插座 |
| YT-GZ-3/60 | 60A/250V | 1P+N+PE | 60A 固定式三相五極插頭插座 |
| YT-GZ-4/60 | 60A/400V/500V | 3P+N | 60A 固定式三相五極插頭插座 |
| YT-GZ-5/60 | 60A/400V/500V | 3P+N+PE | 60A 固定式三相五極插頭插座 |
| YT-GZ-4/100 | 100A/400V/500V | 3P+N | 100A 固定式三相五極插頭插座 |
| YT-GZ-5/100 | 100A/400V/500V | 3P+N+PE | 100A 固定式三相五極插頭插座 |
| YT-GZ-4/150 | 150A/400V/500V | 3P+N | 150A 固定式三相五極插頭插座 |
| YT-GZ-5/150 | 150A/400V/500V | 3P+N+PE | 150A 固定式三相五極插頭插座 |
| YT-GZ-4/200 | 200A/400V/500V | 3P+N | 200A 固定式三相五極插頭插座 |
| YT-GZ-5/200 | 200A/400V/500V | 3P+N+PE | 200A 固定式三相五極插頭插座 |
| 型號規格 | 額定電壓/電流 | 極數 | 備注 |
| YT-YZ-3/15 | 15A/250V | 1P+N+PE | 15A 移動式單相三極插頭插座 |
| YT-YZ-4/15 | 15A/400V/500V | 3P+N | 15A 移動式三相四極插頭插座 |
| YT-YZ-5/15 | 15A/400V/500V | 3P+N+PE | 15A 移動式三相五極插頭插座 |
| YT-YZ-3/25 | 25A/250V | 1P+N+PE | 25A 移動式單相三極插頭插座 |
| YT-YZ-4/25 | 25A/400V/500V | 3P+N | 25A 移動式三相四極插頭插座 |
| YT-YZ-5/25 | 25A/400V/500V | 3P+N+PE | 25A 移動式三相五極插頭插座 |
| YT-YZ-3/60 | 60A/250V | 1P+N+PE | 60A 移動式三相五極插頭插座 |
| YT-YZ-4/60 | 60A/400V/500V | 3P+N | 60A 移動式三相五極插頭插座 |
| YT-YZ-5/60 | 60A/400V/500V | 3P+N+PE | 60A 移動式三相五極插頭插座 |
| YT-YZ-4/100 | 100A/400V/500V | 3P+N | 100A 移動式三相五極插頭插座 |
| YT-YZ-5/100 | 100A/400V/500V | 3P+N+PE | 100A 移動式三相五極插頭插座 |
| YT-YZ-4/150 | 150A/400V/500V | 3P+N | 150A 移動式三相五極插頭插座 |
| YT-YZ-5/150 | 150A/400V/500V | 3P+N+PE | 150A 移動式三相五極插頭插座 |
| YT-YZ-4/200 | 200A/400V/500V | 3P+N | 200A 移動式三相五極插頭插座 |
| YT-YZ-5/200 | 200A/400V/500V | 3P+N+PE | 200A 移動式三相五極插頭插座 |
產品特點

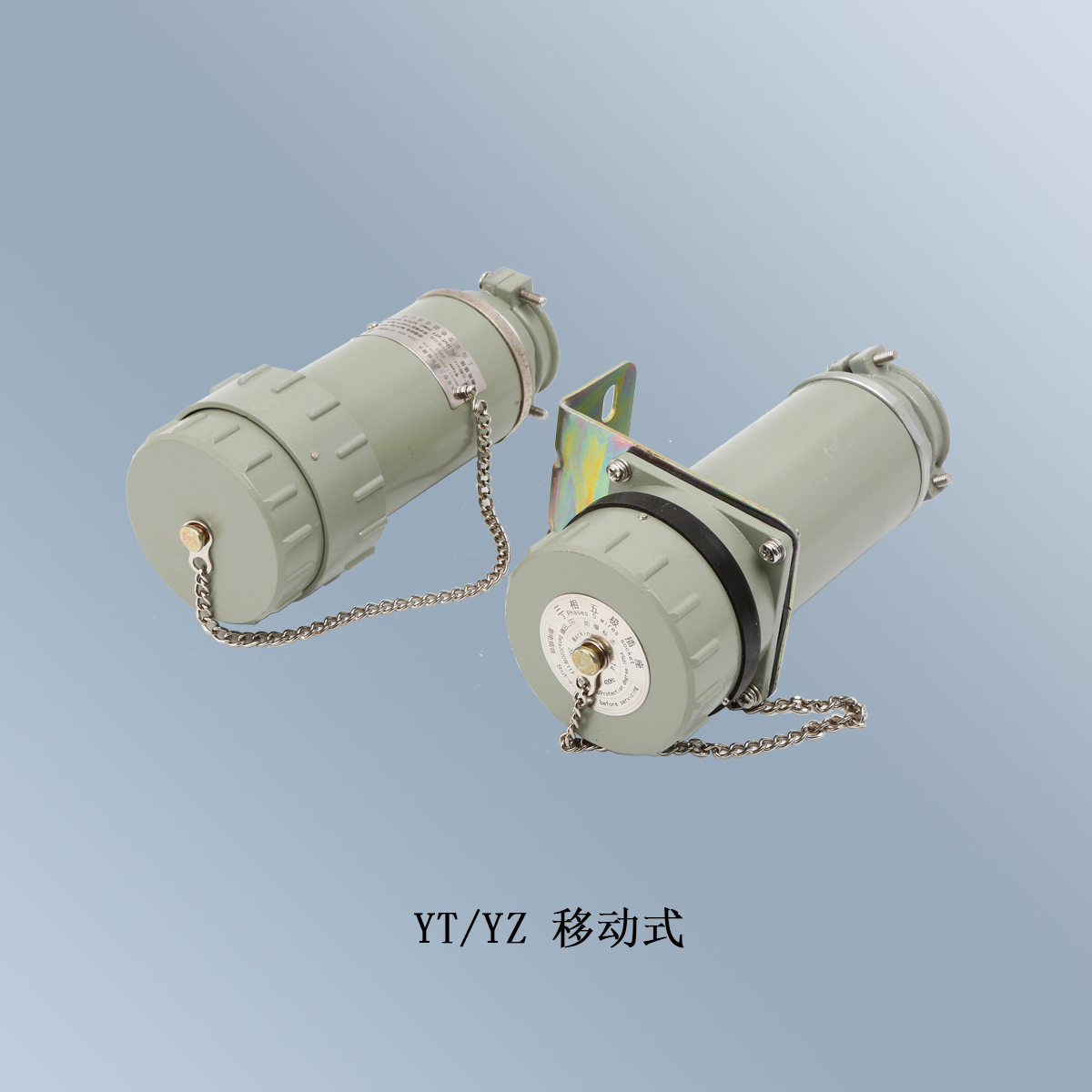

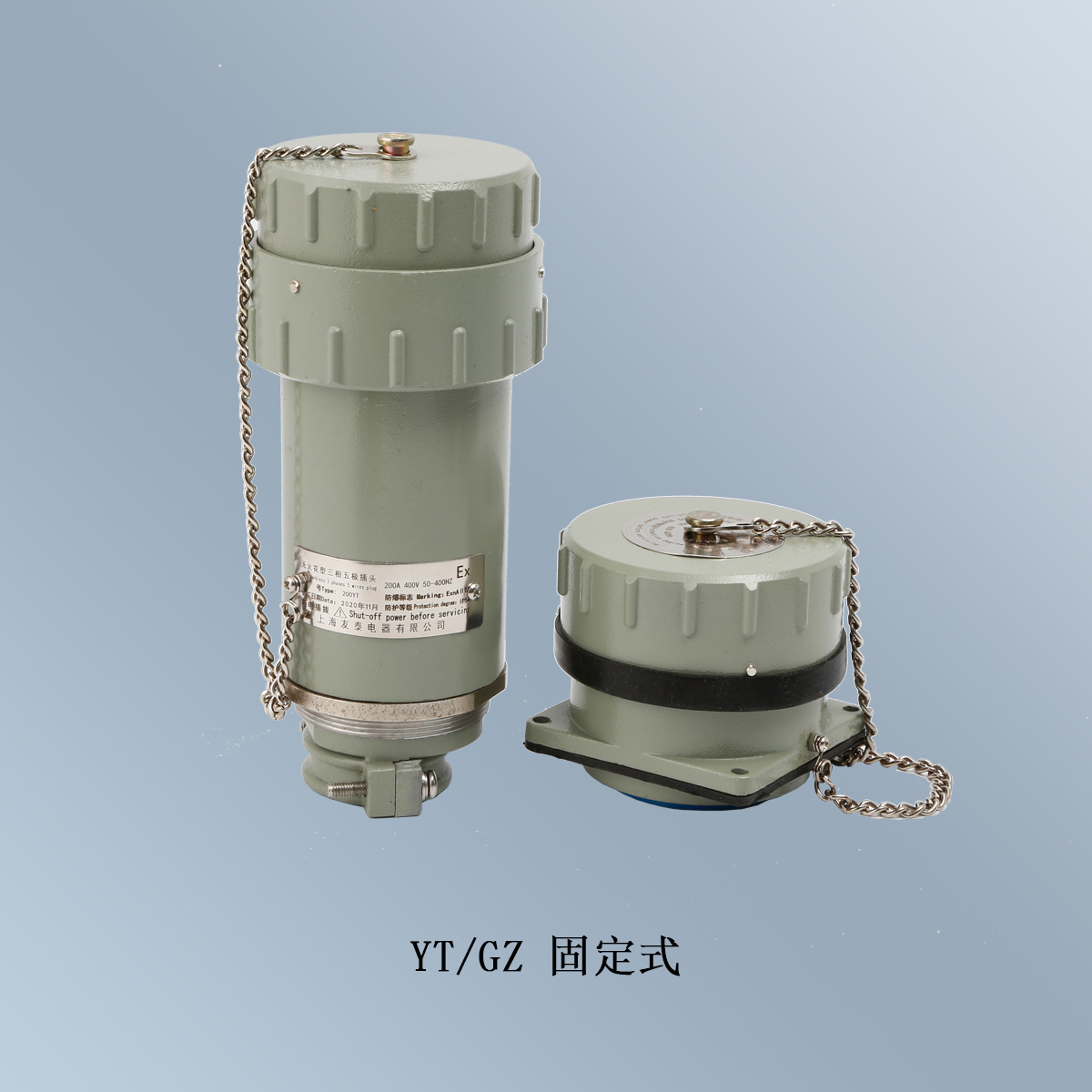

> 該電連接器有插頭和插座兩部分組成，其中插頭為移動式（YT），插座有 3 種形式選擇：①面板固定式（GZ）、②移動式（YZ）和③斜式固定插座（XGZ）。
> 插頭和插座的連接方式為卡口式快速連接，接觸件與導線端接形式為壓接，接觸件采用彈性齒圈支承定位，后裝前拆結構。
> 插頭座采用 ZL-102 壓鑄鋁合金，接觸件鍍銀，接觸可靠，接線方便，密封和絕緣性好，具有防水，防塵，防震等特點。

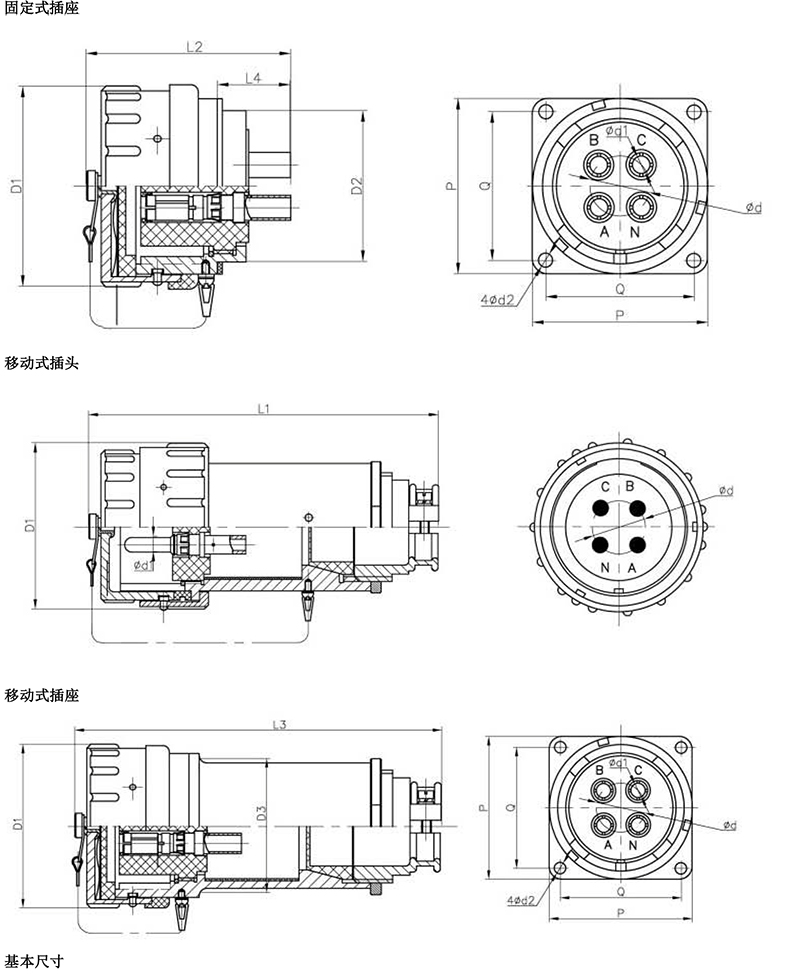

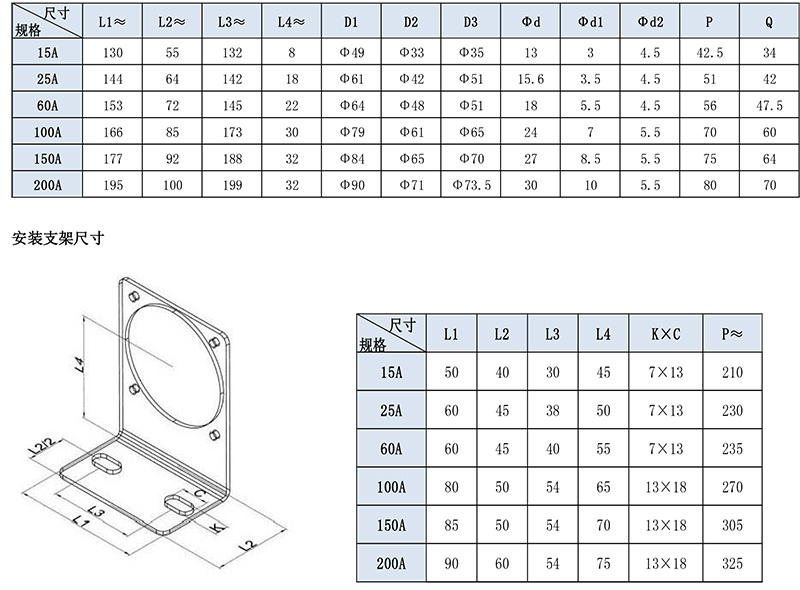

外形安裝尺寸

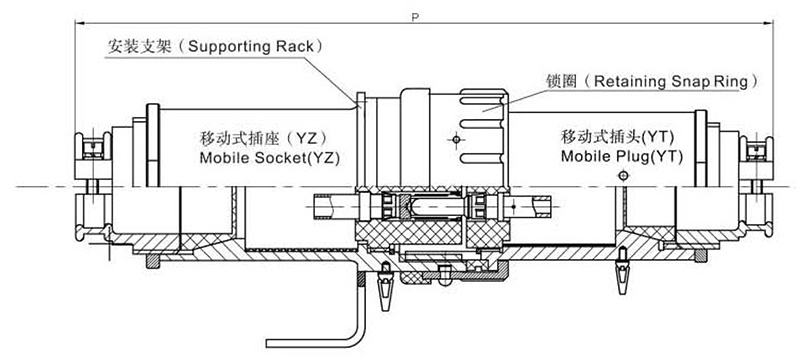

安裝示意
訂貨須知
> 按照產品型號規格逐條選擇，例如：需要額定電流 15A，三芯的無火花型防爆固定式插座，則產品型號規格為：15GZ-3K。如果需要全套的
25A，四芯的固定式無火花型防爆電連接器（包含插頭、插座），則產品型號規格為：25YT-4K/25GZ-4J。
> 如有特殊要求請注明。
